環狀傳感器

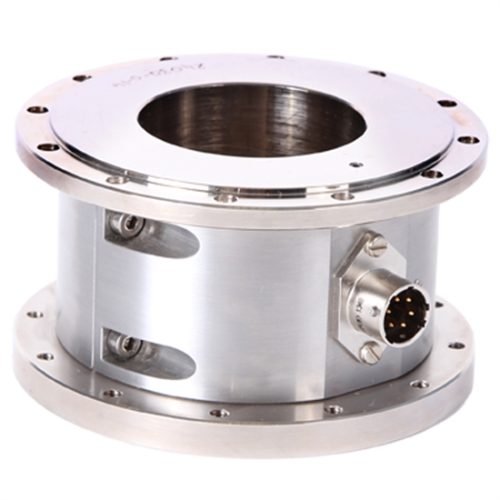

環狀傳感器-功能介紹

• 依據bs 7882:2017規程定級，最大至6000nm，主要測試範圍的精度優於1級 (從滿量程的20%到100%，精確度為讀值的±0.5%)。
• 堅固的熱處理合金鋼扭力管體設計。
• 設計成忽略非扭轉力。

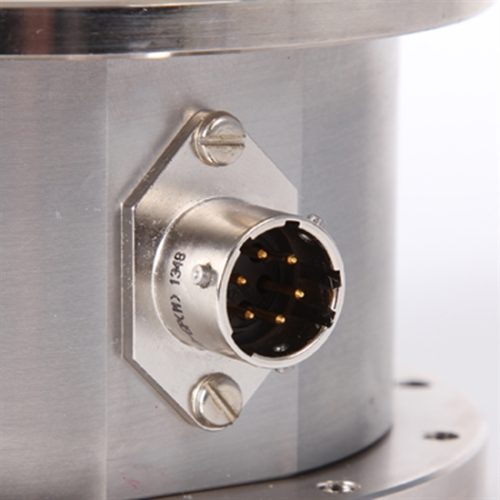

• 內置一個存儲電路,包含關於傳感器的基本信息。該信息可以通過諾霸的tst、ttt、ttl-he&t-box tm 2儀器讀取，這意味著傳感器連接時可 即時識別並準備好使用。
• “smart”傳感器也可與許多其他儀器一起使用。但是,將作為普通的比率校準（mv/v）傳感器使用—不會讀取“智能”數據。

扭矩及角度環狀傳感器注意事項：

• 5000n.m及以上的含安裝面所用銷子
• 配合t-box 2使用，角度分辨率<1°
• 標配為順逆時針雙向校準
• 可使用60308.xxx系列傳輸線直接連接t-box 2，監測並儲存扭力 與角度/轉數
• 為安裝傳感器，pt的驅動方頭或其他部件可能需要拆除
• 以上均為標準件。惡劣環境he型號則按需供應
• 可按需提供“.inda”產品

注意：pts™及帶銷孔的反作用力臂可按需另行提供（會產生額外費用），具體信息見pnetorque®型號的“.xd”。

適合標準系列氣動扳手及倍力器使用
適用於pt1，pt1a及pt2

型號	料號	範圍 n.m	範圍 lbf·ft	驅動方頭in
配合標準系列氣動扳手及倍力器使用的環狀傳感器	50638.xxx	100-1,000	-	3/4”
配合標準系列氣動扳手及倍力器使用的環狀傳感器	50648.xxx	-	100-1,000	3/4”

適用於重型ht2，pt1，pt1a及pt2

型號	料號	範圍 n.m	範圍 lbf·ft	驅動方頭in
配合標準系列氣動扳手及倍力器使用的環狀傳感器	50639.xxx	150-1,500	-	1”
配合標準系列氣動扳手及倍力器使用的環狀傳感器	50649.xxx	-	150-1,500	1”

適用於ht5 & pt5

型號	料號	範圍 n.m	範圍 lbf·ft	驅動方頭in
配合標準系列氣動扳手及倍力器使用的環狀傳感器	50640.xxx	250-2,500	-	1”
配合標準系列氣動扳手及倍力器使用的環狀傳感器	50650.xxx	-	250-2,500	1”
配合標準系列氣動扳手及倍力器使用的環狀傳感器	50641.xxx	350-3,500	-	1”

適用於ht6 & pt6

型號	料號	範圍 n.m	驅動方頭in
配合標準系列氣動扳手及倍力器使用的環狀傳感器	50700.xxx	350-3,500	11/2”

適用於ht7 & pt7

型號	料號	範圍 n.m	範圍 lbf·ft	驅動方頭in
配合標準系列氣動扳手及倍力器使用的環狀傳感器	50643.xxx	500 - 5,000	-	11/2”
配合標準系列氣動扳手及倍力器使用的環狀傳感器	50652.xxx	-	500 - 5,000	11/2”

適用於ht9 & pt9

型號	料號	範圍 n.m	範圍 lbf·ft	驅動方頭in
配合標準系列氣動扳手及倍力器使用的環狀傳感器	50644.xxx	1,000-10,000	-	11/2”
配合標準系列氣動扳手及倍力器使用的環狀傳感器	50653.xxx	-	700 - 7,000	11/2”

適用於ht11 & pt11

型號	料號	範圍 n.m	範圍 lbf·ft	驅動方頭in
配合標準系列氣動扳手及倍力器使用的環狀傳感器	50645.xxx	2,000 - 20,000	-	21/2”
配合標準系列氣動扳手及倍力器使用的環狀傳感器	50654.xxx	-	1,500 - 15,000	21/2”

適用於ht12 & pt12

型號	料號	範圍 n.m	範圍 lbf·ft	驅動方頭in
配合標準系列氣動扳手及倍力器使用的環狀傳感器	50764.xxx	3,500-35,000	-	21/2”
配合標準系列氣動扳手及倍力器使用的環狀傳感器	50765.xxx	-	2,500 - 25,000	21/2”

適用於ht13 & pt13

型號	料號	範圍 n.m	範圍 lbf·ft	驅動方頭in
配合標準系列氣動扳手及倍力器使用的環狀傳感器	50646.xxx	5,000 - 50,000	-	21/2”

適用於pt14

型號	料號	範圍 n.m	範圍 lbf·ft	驅動方頭in
配合標準系列氣動扳手及倍力器使用的環狀傳感器	50647.xxx	10,000-100,000	-	3 1/2”

適用於pt18.mts

型號	料號	範圍 n.m	範圍 lbf·ft	驅動方頭in
配合標準系列氣動扳手及倍力器使用的環狀傳感器	-	30,000-300,000	-	-

1. 標準校準為逆時針校準。
2. @ ukas認可的校準範圍最大為6000n.m。超出部分至7000n·m為推論數據，僅供參考。



配合72mm系列氣動扳手及倍力器使用 環狀傳感器

適用於72mm系列齒輪箱（ht & pt）的環狀傳感器（不適用於pts/ptm工具）

適用於pt-72mm遠程控制系列及ht-72

型號	料號	範圍 n.m	準確度
配合72mm系列氣動扳手及倍力器使用的環狀傳感器	50666.xxx	100-1,000n·m	±0.5%
配合72mm系列氣動扳手及倍力器使用的環狀傳感器	50667.xxx	150-1,500n·m	±0.5%
配合72mm系列氣動扳手及倍力器使用的環狀傳感器	50668.xxx	200-2,000n·m	±0.5%

適用於72mm系列齒輪箱（pts/ptm）的環狀傳感器

適用於pts/ptm-72mm系列

型號	料號	範圍 n.m	準確度
配合72mm系列氣動扳手及倍力器使用的環狀傳感器	50840.xxx	100-1,000n·m	±0.5%
配合72mm系列氣動扳手及倍力器使用的環狀傳感器	50841.xxx	150-1,500n·m	±0.5%
配合72mm系列氣動扳手及倍力器使用的環狀傳感器	50842.xxx	200-2,000n·m	±0.5%
配合72mm系列氣動扳手及倍力器使用的環狀傳感器	50846.loga	100-1,000n·m帶角度	±0.5%



環狀傳感器-扭矩及角度環狀傳感器-固定連接器

適用於pt1，pt1a及pt2

型號	料號	範圍 n.m	驅動方頭in
扭力及角度環狀傳感器搭配固定連接器	50820.loga*	100-1,000	3/4”
扭力及角度環狀傳感器搭配固定連接器	50821.loga*	150-1,500	3/4”

*因電線乾涉，僅可搭配遠程遙控/普通套筒馬達使用。 （非標準pt手柄）
僅能與帶hd最終階段1"凹方頭的pt安裝。
適用於ht5 & pt5

型號	料號	範圍 n.m	驅動方頭in
扭力及角度環狀傳感器搭配固定連接器	50822.loga	350-3,500	1”

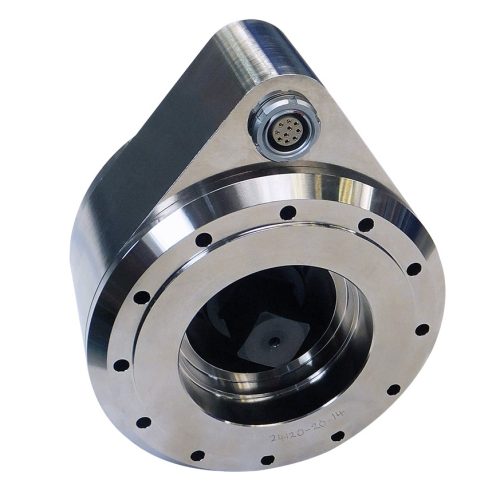

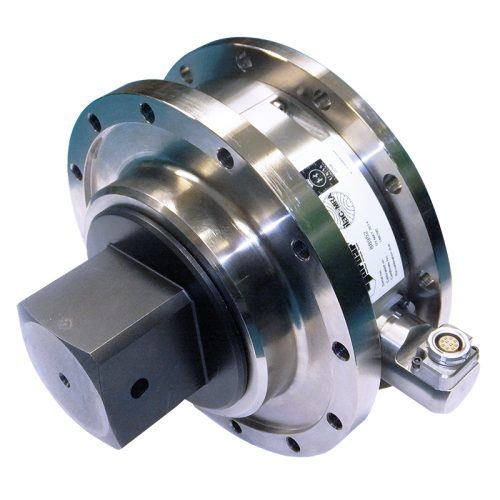

扭力及角度環狀傳感器-180°旋轉接頭配件

適用於ht7 & pt7

型號	料號	範圍 n.m	驅動方頭in
扭力及角度環狀傳感器搭配旋轉接頭	50834.loga	500 - 5,000	1 1/2”

適用於ht9 & pt9

型號	料號	範圍 n.m	驅動方頭in
扭力及角度環狀傳感器搭配旋轉接頭	50824.loga	1,000 - 10,000	1 1/2”

適用於ht11 & pt11

型號	料號	範圍 n.m	驅動方頭in
扭力及角度環狀傳感器搭配旋轉接頭	50825.loga	2,000 - 20,000	2 1/2”

適用於ht12 & pt12

型號	料號	範圍 n.m	驅動方頭in
扭力及角度環狀傳感器搭配旋轉接頭	50826.loga	3,500 - 35,000	2 1/2”

適用於ht13 & pt13

型號	料號	範圍 n.m	驅動方頭in
扭力及角度環狀傳感器搭配旋轉接頭	50827.loga	5,000 - 50,000	2 1/2”

適用於ht14 & pt14

型號	料號	範圍 n.m	驅動方頭in
扭力及角度環狀傳感器搭配旋轉接頭	50828.loga	10,000 - 100,000	3 1/2”

需使用增加銷子間隙孔的特製前置蓋板

適用於ht15 & pt15

型號	料號	範圍 n.m	驅動方頭in
扭力及角度環狀傳感器搭配旋轉接頭	50832.loga	15,000 - 150,000	4 1/2”

適用於ht16 & pt16

型號	料號	範圍 n.m	驅動方頭in
扭力及角度環狀傳感器搭配旋轉接頭	50829.loga	20,000 - 200,000	5”

適用於ht17 & pt17

型號	料號	範圍 n.m	驅動方頭in
扭力及角度環狀傳感器搭配旋轉接頭	50830.loga	25,000 - 250,000	6”

適用於ht18 & pt18

型號	料號	範圍 n.m	驅動方頭in
扭力及角度環狀傳感器搭配旋轉接頭	50831.loga	30,000 - 300,000	6”
