產品簡介

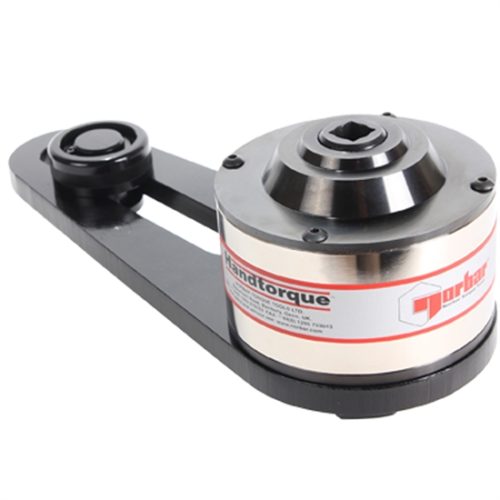

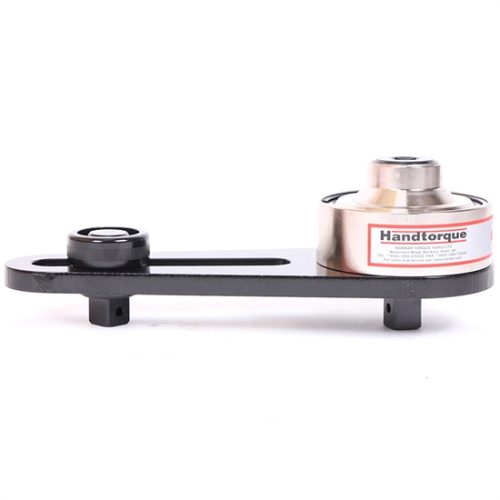

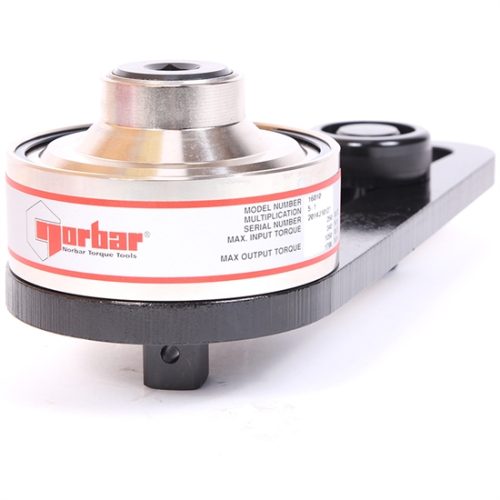

handtorque®標準系列 扭力倍力器
諾霸handtorque®標準系列 扭力倍力器採用多級行星齒輪，提供廣泛的扭力輸出和比率，以適應大多數應用。引用的比率始終是扭力倍力比，不是速度比。例如，速度比可以是 29.8:1，以提供 25:1 ±4% 的扭力倍力。
handtorque®標準系列 扭力倍力器
諾霸handtorque®標準系列 扭力倍力器採用多級行星齒輪，提供廣泛的扭力輸出和比率，以適應大多數應用。引用的比率始終是扭力倍力比，不是速度比。例如，速度比可以是 29.8:1，以提供 25:1 ±4% 的扭力倍力。
handtorque®標準系列 扭力倍力器 - 功能介紹
- handtorque®標準系列 扭力倍力器 扭力放大比±4%。
- 大的扭力放大比容許使用一個小的扭力扳手，倍力器能被用於空間受限制的地方。
- 高放大比都安裝反回彈安全裝置。
- 可以設計其它形式的反作用力臂，以適應特殊的應用。
- 可安裝電子扭力傳感器，用於精確的扭力監測。
- 其它的型號最大至300000n·m。
- introduction:-
norbar 'handtorque' multipliers employ multiple stages of epicyclic gearing to give a wide range of torque outputs and ratios to suit most applications. ratios quoted are always the torque multiplication ratio, not the velocity ratio as given for some competitor's products. for example, the velocity ratio may be 29.8:1 to give a torque multiplication of 27:1 ±4%.
functions:-
- a variety of reaction styles are available for maximum versatility.
- electronic torque transducers can be fitted for precise torque monitoring.
- true torque multiplication guaranteed better than /-4%.
- high ratios allow the use of a small torque wrench, multipliers can be used where access is limited.
- anti wind-up ratchet available on models of 25:1 ratio and above.
handtorque®標準系列 扭力倍力器 - 產品規格
| 型號 | 料號 | 範圍 n.m | 扭力比 | 輸入方頭 in | 輸出方頭 in |
| ht 1/5 | 16010 | 170-1700 | 5.2:1 | 1/2” | 3/4” |
| ht 2/5 | 16012.hd | 170-1700 | 5.2:1 | 3/4” | 1" |
| ht 2/25 | 16034.hd | 170-1700 | 27:1 | 1/2” | 1" |
| ht 2/25 awur | 16089.hd | 170-1700 | 27:1 | 1/2” | 1" |
| ht 5/5 | 16014 | 250-2500 | 5.2:1 | 3/4” | 1" |
| ht 5/25 | 16028 | 250-2500 | 27:1 | 1/2” | 1" |
| ht 5/25 awur | 16090 | 250-2500 | 27:1 | 1/2” | 1" |
| ht 6/5 | 16016 | 250-2500 | 5.2:1 | 3/4” | 11/2” |
| ht 6/25 | 16024 | 250-2500 | 27:1 | 1/2” | 11/2” |
| ht 6/25 awur | 16092 | 250-2500 | 27:1 | 1/2” | 11/2” |
| ht 6/125 awur | 16093 | 250-2500 | 135:1 | 1/2” | 11/2” |
| ht 7/5 | 16067 | 450-4500 | 5.2:1 | 3/4” | 11/2” |
| ht 7/25 | 16018 | 450-4500 | 27:1 | 1/2” | 11/2” |
| ht 7/25 awur | 16065 | 450-4500 | 27:1 | 1/2” | 11/2” |
| ht 7/125 awur | 16068 | 450-4500 | 135:1 | 1/2” | 11/2” |
| ht 9/25 | 16059 | 700-7000 | 27:1 | 3/4” | 11/2” |
| ht 9/25 awur | 16070 | 700-7000 | 27:1 | 3/4” | 11/2” |
| ht 9/125 awur | 16071 | 700-7000 | 135:1 | 1/2” | 11/2” |
| ht 11/25 | 16082 | 2000-20000 | 27:1 | 3/4” | 21/2” |
| ht 11/125 awur | 16049 | 2000-20000 | 135:1 | 1/2” | 21/2” |
| ht 13/125 awur | 16053 | 3500-35000 | 135:1 | 3/4” | 21/2” |
- 其它齒輪比可按要求提供。
- 如果不需要反回彈安全裝置，請諮詢料號。
- ht 13/125標配一個擬用於焊接的反作用力圓形板。
- awur = 反回彈安全裝置。
